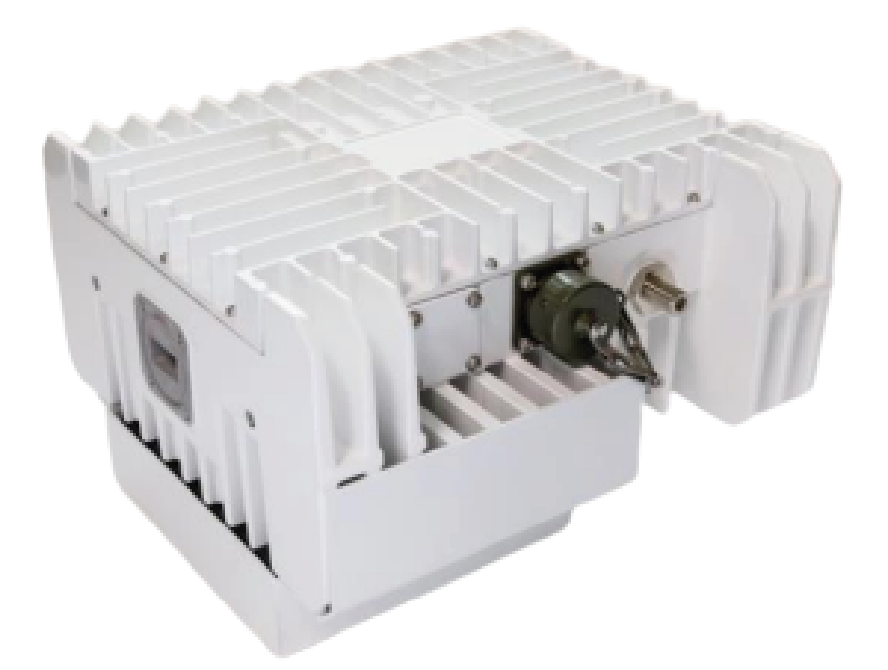

BUC 16W/20W/25W Banda KU padrão DC
• Potência de saída 16W: 42dBm / 20W: 43dBm / 25W: 44dBm
• Fonte de referência interna opcional
• Conformidade com RoHS
Especificações Técnicas
| Número do modelo | Descrição | RF(GHz) | IF (MHz) |
| DCB16WAFBKU/DCB16WANBKU DCB20WAFBKU/DCB20WANBKU DCB25WAFBKU/DCB25WANBKU | Banda Ku de 16W,20W,25W padrão,
Conector de tipo F ou N |
14.00-14.50 | 950-1450 |
| DCB16WBFBKU/DCB16WBNBKU DCB20WBFBKU/DCB20WBNBKU DCB25WBFBKU/DCB25WBNBKU | 13.75-14.50 | 950-1700 | |
| Entrada | Parâmetros | Especificações | |
| Faixa de frequência | 950-1450 MHz | ||
| 950-1700 MHz | |||
| Impedância | 75 Ohm ou 50 Ohm | ||
| Entrada VSWR | 2 : 1 | ||
| Interface | Conector tipo F ou N | ||
| Saída | Faixa de frequência | 14.00-14.50 | |
| 13.75-14.50 | |||
| Saída VSWR | 2 : 1 | ||
| Interface | WR75G | ||
| Espúrio | Na banda -60 dBc | ||
| Fora da Banda -50 dBc | |||
| Proteção | Automaticamente desliga a transmissão no caso de falha no oscilador local | ||
