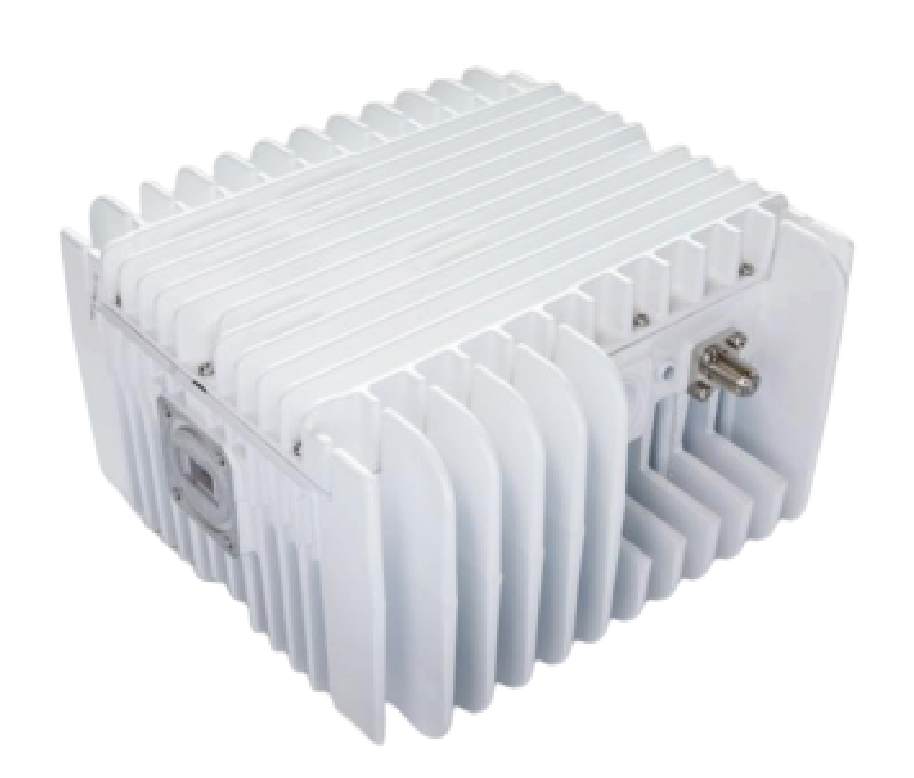

Mini BUC 8W Banda KU padrão
• Potência de saída: 39dBm
• Fonte de referência interna opcional
• Conformidade com RoHS
• Tamanho Compacto
Especificações Técnicas
| Número do modelo | Descrição | RF(GHz) | IF (MHz) |
| MB8WAFBKU
MB8WANBKU |
Banda Ku de 8W padrão,
Conector de tipo F ou N |
14.00-14.50 | 950-1450 |
| MB8WBFBKU
MB8WBNBKU |
13.75-14.25 | 950-1450 | |
| MB8WCFBKU
MB8WCNBKU |
13.75-14.50 | 950-1700 | |
| Entrada | Parâmetros | Especificações | |
| Faixa de frequência | 950-1450 MHz | ||
| 950-1700 MHz | |||
| Impedância | 75 Ohm ou 50 Ohm | ||
| Entrada VSWR | 2 : 1 | ||
| Interface | Conector tipo F ou N | ||
| Saída | Faixa de frequência | 14.00-14.50 | |
| 13.75-14.25 | |||
| 13.75-14.50 | |||
| Saída VSWR | 2 : 1 | ||
| Interface | WR75G | ||
| Espúrio | Na banda -60 dBc | ||
| Fora da Banda -50 dBc | |||
| Proteção | Automaticamente desliga a transmissão no caso de falha no oscilador local | ||
